Fusion Drive ist Leer

Hallo marcvonschriesheim.

Ich gehe davon aus, das es keine "einfache" Lösung gibt, das Fusion Drive Deines Mac wieder zu reparieren bzw. wieder zusammenzufügen.

Apple gibt zur Reparatur bzw. erneuter Anlage eines Fusion Drive gute Hinweise:

https://support.apple.com/de-de/HT207584

Also wird der Ablauf sein:

- sorgfältige Datensicherung Deines Mac (Time Machine);

- Reparieren des Fusionsdrive bei gleichzeitigem Löschen des Mac;

- Neuinstallation von macOS 10.14 Mojave;

- Rückspielen der Sicherung aus Time Machine.

Gruß, Rolf

Hallo Marc,

weil wir auch ein iMac mit Fusion Drive haben, das beim Upgrade auf High Sierra Probleme machte, hatte ich mich im Internet umgeschaut, ob und wie man mit Fusion Drive auf Mojave updaten kann. Dabei bin ich auch auf ähnliche Probleme gestossen, wie Du es schilderst. Meist lag es daran, dass die Leute sich eigene Fusion Drives mit Samsung Platten selbst zusammen gebaut hatten. Bei Dir handelt es sich ja, wie ich verstehe um ein original Fusion Drive von Apple, das wahrscheinlich beim Upgrade auf Mojave durch das Formatieren mit APFS auseinander gebrochen wurde. Daher läuft jetzt Dein Betriebssystem auf der langsamen HDD Festplatte und nicht auf der SSD.

Ich habe in diesem Zusammenhang zwei sehr detaillierte Anleitung gefunden, wie man ein auseinander gebrochenes Fusion Drive wieder zusammen bauen kann oder Mojave auf Fusion Drives aufbringen kann. Allerdings habe ich die Anleitungen nicht ausprobiert. Backup mit Time Machine und sehr genaues Arbeiten ist natürlich die wichtigste Voraussetzung ...

Die Adressen der Anleitung im Internet lauten:

https://ostermeier.net/wordpress/2018/09/macos-mojave-dieses-volume-wirdhttps://hardwrk.com/support/fusion-drive-anleitung"

und

https://hardwrk.com/support/fusion-drive-anleitung

Also, wie gesagt, auf eigene Gefahr und ohne Garantie, dass das klappt. Ich habe es nicht probiert. Klingt aber zumindest wie ezwei saubere Anleitungen, wobei die Erste relativ neu ist (basierend auf Upgrade zu Mojave).

Falls Du es gemacht hast, wäre es sicher gut zu wissen, ob es geklappt hat, wie Du es gemacht hast oder ob es noch bestimmte Dinge zu beachten gibt!

Viel Glück.

Hallo Marc,

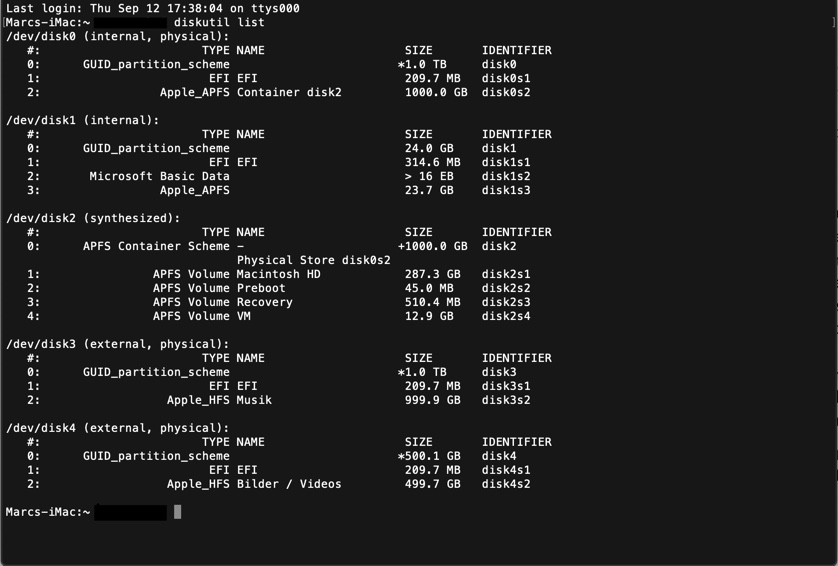

ich bin jetzt leider eine Woche unterwegs und habe nur mein MacBook Pro dabei, kann also die "diskutil list" Anzeige des iMac mit Fusion Drive erst nach meiner Rückkehr ansehen. Habe mal "diskutil list" für mein MacBook mit 1 TB SSD gezogen.

Sie besteht aus dem GUID_partition_scheme der Platte disk0, der EFI Partition disk0s1 ( für BIOS) und dem Container für die eigentliche APFS Partition der SSD disk0s2.

Die disk1 ist "synthesized" und besteht aus dem belegten Plattenplatz disk1s1 der "Macintosh HD", sowie den drei Standardpartitions für Preboot disk1s2, Recovery disk1s3, und VM disk1s4. Die drei finden sich bei Dir auch auf disk2.

Du hast offensichtlich noch eine externe physikalische disk3 mit 1 TB und Musik angeschlossen und eine externe physikalische disk4 mit 500 GB mit Bilder/Videos angeschlossen. Eventuell sind das zwei Volumes auf einer externen Festplatte, die Du angeschlossen hast

Ich sehe jetzt zwei Möglichkeiten, warum der Fusion Drive Reset nicht funktionieren könnte.

• Im ersten Versuch kannst Du mal die externe Festplatte abhängen und dann den Fusion Drive Reset in Terminal nochmal durchführen.
• Wenn das die gleiche Fehlermeldung wieder bringt, könnte es sein, dass sich das System daran stört, dass das OS auf der HDD ist und nicht auf der SSD. Dann könntest Du Deinen ursprünglichen Vorschlag machen und das OS auf der SSD wieder installieren. Und wenn das erfolgreich war, dann den Fusion Drive Reset in Terminal nochmal machen.

Hallo Marc,

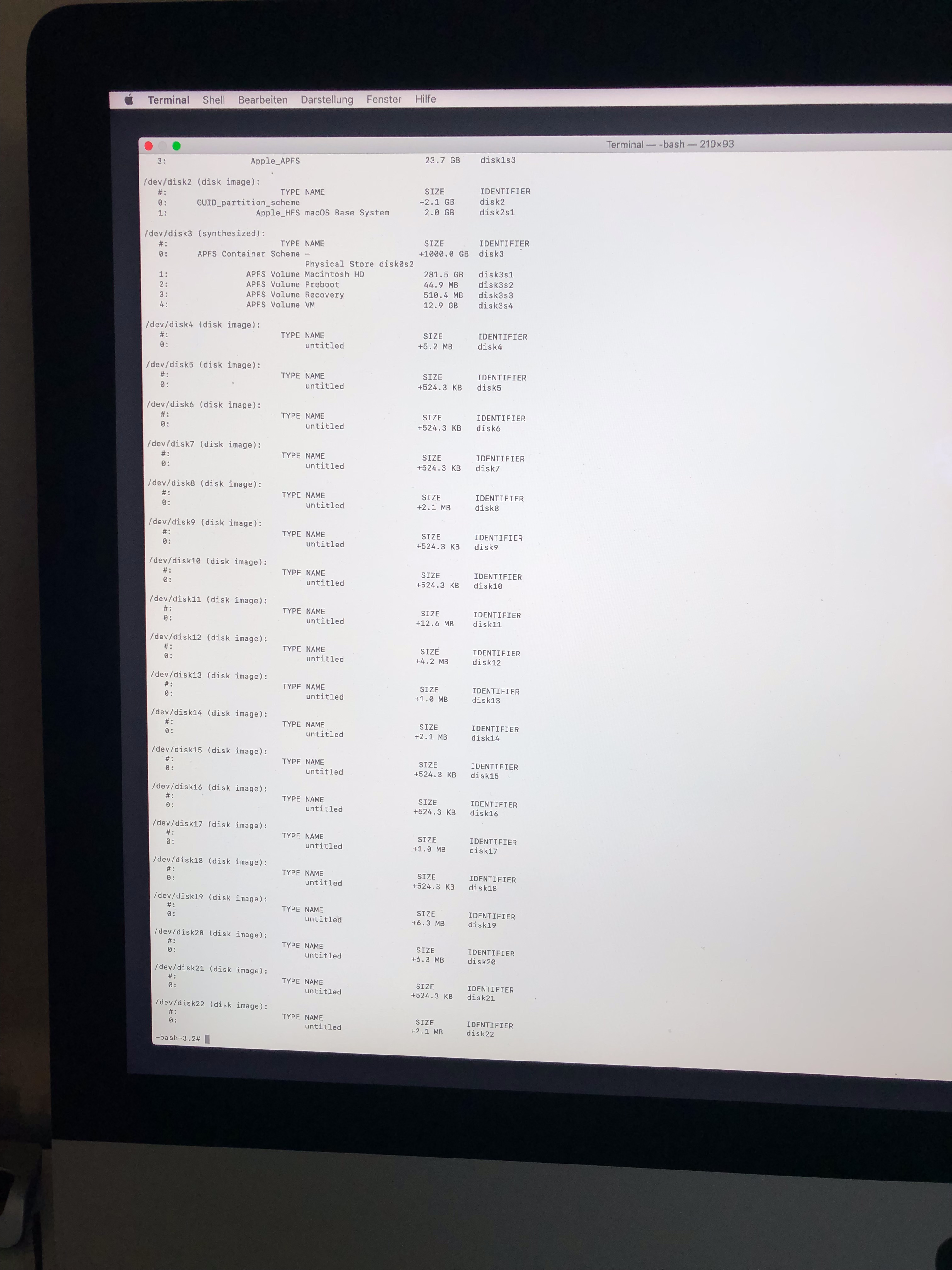

ja, das sieht komisch aus. Die Disks 4-22 könnten neu angelegte Disks von automatischen Backup oder Download Programmen sein, die sonst auf Deinem USB Stick und der externen Festplatte gespeichert werden. Lädst Du automatisch Fernsehprogramme, Videos, Musik oder Bilder runter auf die externe Platte oder den externen USB Stick? Oder machst Du stündliche oder tägliche Backups automatisch? Das könnten die Disks 4-22 sein ... Oder werden evtl. diese Platten von Microsoft Exchange angelegt (falls Du das verwendest, siehe unten).

Ich hatte noch nach der Verwendung eines Bootcamp Volumes gefragt. Bootcamp ist die Möglichkeit eine zweite bootfähige Partition anzulegen, auf der man ein anderes Betriebssystem installieren kann (in der Regel dann für Windows genutzt). Das gab oft Probleme mit Fusion Drives. Ich denke, Du hast das nicht, aber ich habe auf dem vorletzten "diskutil list" eine "Microsoft Basic Data" disk1s2 gesehen. Ist wahrscheinlich kein Bootcamp ... Eventuell hat Du Microsoft Office für MacOS installiert und Microsoft legt eine disk1s2 an ...

Ansonsten kann ich nach meiner Rückkehr unsere Konfig zeigen.

Es bleiben mir im Moment noch zwei Möglichkeiten, die ich sehe:

• Vollständiger Backup (mit Time Machine oder ähnlichem), schauen, dass sowohl die SSD als auch die HDD APFS haben, Wiederherstellung des Mojave Betriebssystems aber auf der internen SSD und wenn dann die Fusion Drive noch nicht korrekt als Fusion Drive auftaucht der Versuch der Wiederherstellung des Fusion Drives mit dem Reset, wie es Apple empfiehlt
• Ansonsten bleibt nur einen Termin mit dem Apple Support auszumachen und entweder eine Remote Session mit dem Spezialisten machen oder den Termin im Apple Shop machen, den iMac einpacken und zum Termin hinbringen (haben wir schon mal erfogreich gemacht).

Erst mal viel Glück.

Hallo Marc,

Ich würde jetzt erstmal meine aktuelle Konfiguration verstehen wollen.

• Beim ersten Bild war das physische APFS Drive die 24 GB SSD mit Namen disk0S3. Und esgab noch eine Macintosh HD und eine disk0s2.

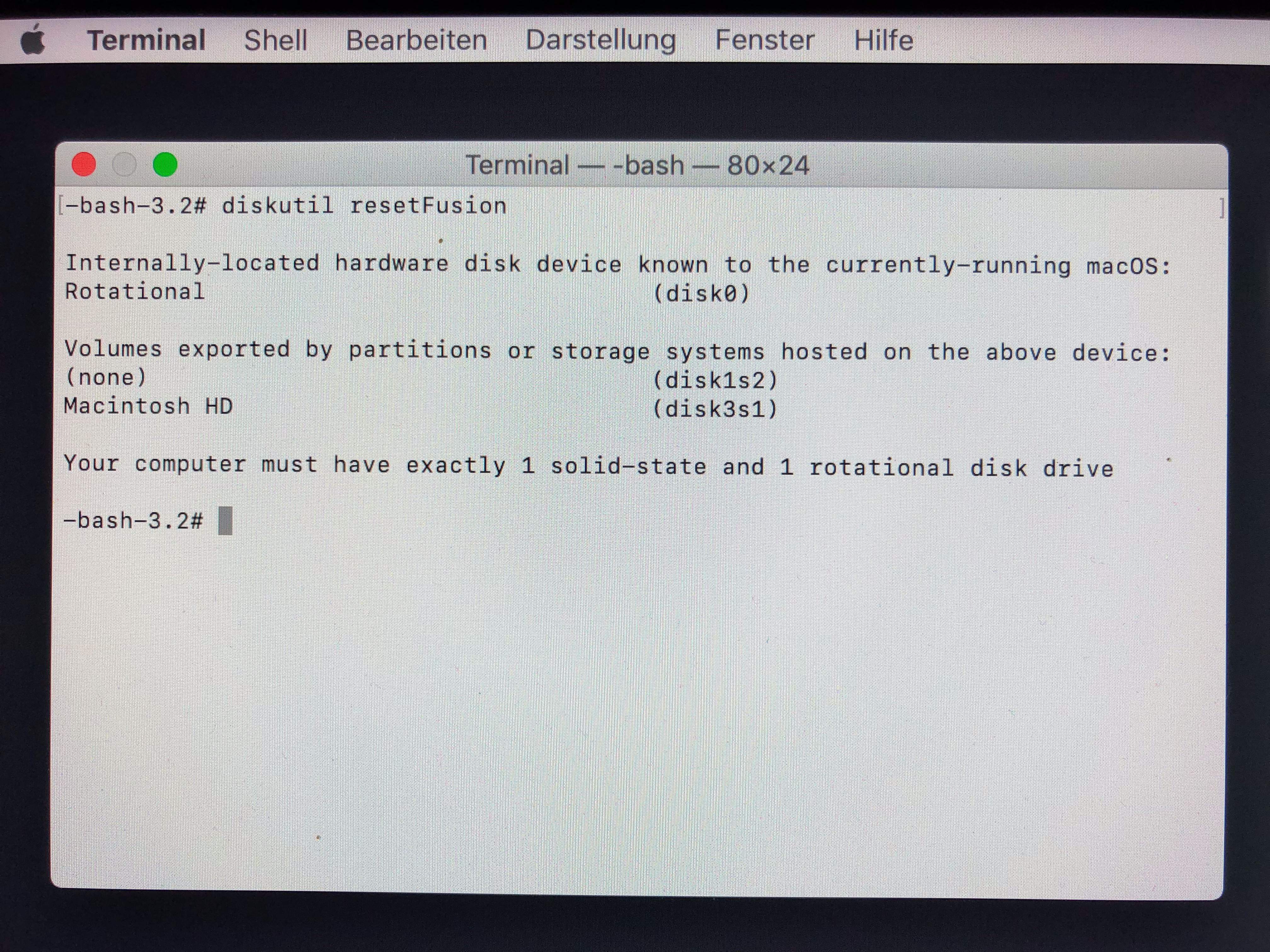

• Bei der Meldung nach dem Fusion Reset Befehl in Terminal gibt es: eine Rotationaldevice disk0 (alsowohl eine HDD),

sowie 2 volumes disk1s2 und ein disk3s1 mit Namen Macintosh HD.

Wieso gibt e 3 Teileundnicht 2, wie das System verlangt? Und was sind das für Teile? Die Details siehst Du über "diskutil list"-

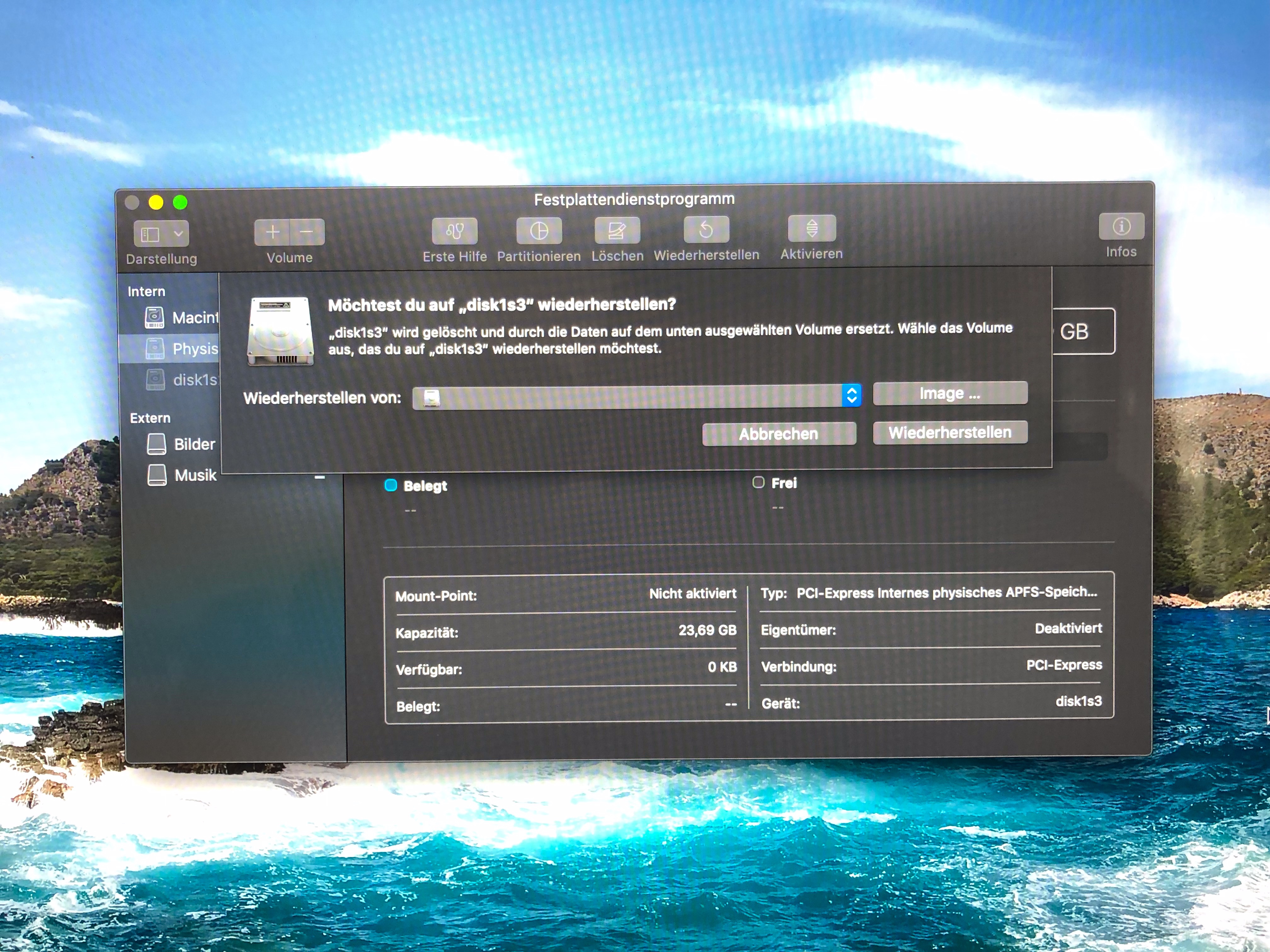

• Imletzten Bild zeigtst Du wieder eine SSD mit Namen disk1s3 (die in der vorigen Meldung gar nicht auftaucht.
• Also wichtig wäre raus zu finden, welche Volumes, Par5itions und PLatten Du mit welchem Namen hast. Danach kann man dann die nächsten Schritte überlegen

Hallo Marc,

und nun noch die "diskutil list" Daten von unserem iMac Late 2013 mit original Fusion Drive (ca. 124 GB SDD und 1 TB HDD). Damals wurde der iMac noch mit 124 GB SSD ausgeliefert, bei Dir sind es nur noch 24 GB. Aber der Unterschied ist für Dein Problem unerheblich.

Du siehst die SDD als disk0 als internal physical mit den drei volumes Typ EFI, (Name EFI, disk0s1), Typ Apple_CoreStorage (Name Macintosh HD, disk0s2) und Typ Apple_Boot (Name Boot OS X, disk0s3).

Die 1TB HDD ist die disk 1 (internal physical) mit den drei volumes Typ EFI, (Name EFI, disk1s1),

Typ Apple_CoreStorage (Name Macintosh HD, disk1s2) und Typ Apple_Boot (Name Recovery HD, disk1s3).

Das Fusion Drive wird dann als interne virtuelle disk2 gebildet (Apple HFS+ mit namen Macintosh HD) aus den beiden logical volumes disk0s2 und disk1s2 (die beiden Apple_CoreStorage Teile mit Namen Macintosh HD). Wichtig beim Resetten ist die UUID zu kennen (siehe die Apple Reset Fusion Drive Anleitung, die Rolf am 25. August gepostet hat, oder meine beiden Links am 25. August). Die UUID ist die ID aus 32 Zeichen in 5 Gruppen. Ich habe sie hier in dem Bild unkenntlich gemacht.

Als disk3 sieht man noch als external physical die 3TB externe Festplatte, die für Backups verwendet wird.

Ich hänge die Daten noch hier an.

Viel Erfolg !

Weil die Links nicht korrekt waren, hier noch ein Versuch die beiden Links hier zu posten:

https://ostermeier.net/wordpress/2018/09/macos-mojave-dieses-volume-wird-als-core-storage-konfiguration-nicht-unterstuetzt/

https://hardwrk.com/support/fusion-drive-anleitung

Weitere Fragen:

• Sind nur original Apple-Teile eingebaut (dann wären das eine HDD und eine SSD) oder hast Du externe Platten eingebaut/verwendet oder eine Original Apple HDD durch eine andere Platte ersetzt? Hier gibt es oft Probleme mit Samsung HDDs ...
• Hast Du eine BootCamp Partition? Auch das gab in der Vergangenheit Probleme.

Hallo, da Du das OS jetzt doch auf der HDD installiert hast und nicht auf der SSD, wirst Du wohl damit leben müssen, dass das System prinzipbedingt langsamer ist als mit SSD. Aber natürlich wird eine SSD helfen, die Performance zu verbessern, wenn man Daten oder Programme darauf auslädt.

Da ich kein MS Office verwende, kann ich nicht sagen, ob das problemlos geht, es auszuladen. Aber prinzipiell müsste das gehen. Ich würde erwarten, dass man am Anfang der Konfiguration festlegen kann, wo installiert werden soll - oder bei der Konfiguration ... Ich hatte Anfang des Jahres Freunden, die ihr MS Office auf einem iMac nicht richtig installiert hatten und dann Probleme bekamen. IOch habe dann geholfen, das wieder hin zu bekommen, und sauber zu installieren. Aber das habe ich auch nur einmal im Trial und Error Verfahren gemacht. Daher kann ich nicht wirklich helfen. Ich würde es an Deiner Stelle aber auf jeden Fall versuchen. Manchmal braucht man etwas Ausdauer, aber am Ende geht es dann doch ...

Alles Gute ! Good Luck!
